CAD 개요

CAD(Computer Aided Design)은 컴퓨터 지원 설계의 약자로서, 기존에 수작업으로 진행하던 설계업무를 컴퓨터를 사용하여 진행하는 것이다. 컴퓨터를 이용해 신속하게 설계할 수 있고 수정도 용이하므로 효율적이다. 또한 작업 중 실수를 하게 되면 도면만 수정하면 되므로 쉽게 수정할 수 있고, 데이터 복구 또한 신속하게 처리할 수 있으므로 비용 단축은 물론 생산성을 크게 향상시킬 수 있다.



CAM 개요

CAM(Computer Aided Manufacturing)은 컴퓨터 지원 제조의 약자로 제조 업무 활동을 지원하기 위해 컴퓨터를 사용하는 것으로서 제품 생산을 위해 CAD 에서 만들어진 형상 데이터를 입력 데이터로 하여 가공을 위한 NC 프로그램 작성 등의 생산 준비 전반을 컴퓨터에서 하는 것이다. CAM의 정의를 확장 시켜보면 가공뿐만 아니라 공정설계, 생산관리, 작업기술결정(절삭양식 및 순서, 절삭조건, NC 프로그래밍), 가공, 검색, 조립(산업용 로봇) 등의 제품 제조 전 과정에서 컴퓨터의 지원을 받는 기술의 총칭으로 정의된다.

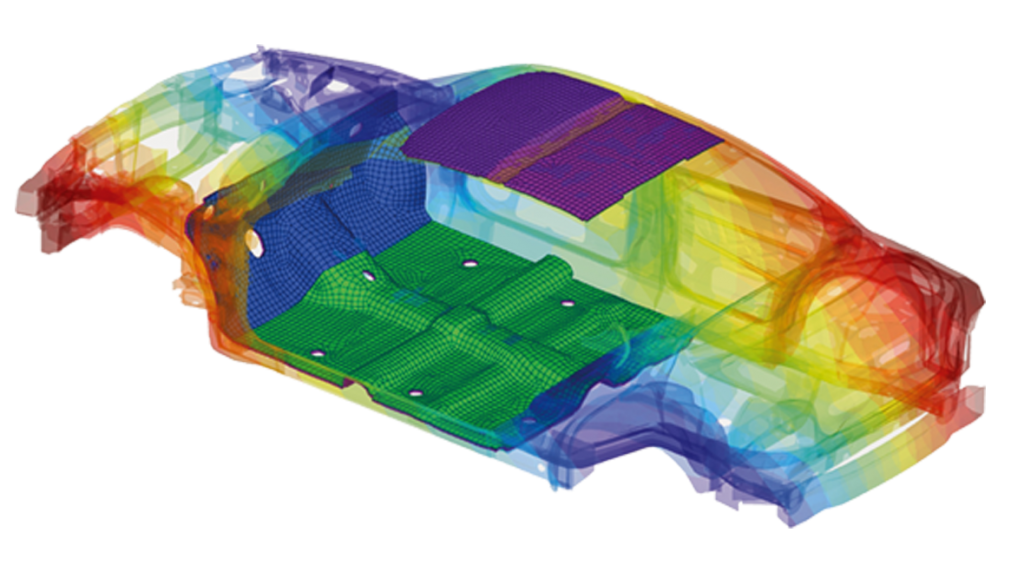

CAE 개요

CAE(Computer Aided Engineering)은 컴퓨터 지원 공학의 약자로 CAD 로 만들어진 2 차원 혹은 3차원 모델링 데이터를 이용하여 실제 제품을 만들기 전 컴퓨터 시뮬레이션을 통해 사전 검토하는 것을 의미한다. 시뮬레이션에 종류에는 물체에 작용하는 힘에 대한 해석, 즉 물체가 열에 의해 어떻게 변형되는 지 혹은 하중에 의해 어떻게 변형되는지, 유체(공기)가 어떤 영향을 미치는 지에 대해 시뮬레이션 하는 것이다. 시뮬레이션을 통해 궁극적으로 제품의 기능 및 성능(내구성) 평가를 수행하여 최적 설계 및 도면 작성을 하는 것에 그 목적이 있다. 이를 통해 제품의 테스트 기간 및 비용을 대폭 감소시킬 수 있고, 결과적으로 CAE 는 공학 해석, 비용 해석, 제품 계획, 공정 관리 등 제품 개발의 모든 과정을 통합하는 개념이다.



CAD, CAE, CAM의 연계

CAD 는 컴퓨터를 이용한 설계를 의미하고, 설계의 기본 개념부터 최종 마무리 단계인 해석까지 컴퓨터를 통해 일련의 과정을 진행하는 것을 의미한다. CAM 은 CAD 데이터를 이용하여 제조하는 것을 의미하며, 제품의 가공, 생산, 품질관리, 경영에 이르기까지 전 과정에 컴퓨터를 활용하는 것이다. CAE 는 CAD 로 작성된 모델을 바탕으로, 컴퓨터 내에서 시뮬레이션(응력, 열해석, 유체해석, 강도해석)하는 것을 의미하며 제품생산 이전에 제품의 특성을 예측하고 수정 및 보완을 할 수 있도록 한다. CAD/CAM/CAE은 하나의 개별적인 개념이 아니라, 서로 상호 보완 작용을 하는 제품 설계에서 생산에 이르기까지 과정을 컴퓨터를 이용하여 지원을 받는 것을 말한다. 우리가 일상 속에서 유용하게 사용하는 제품 대부분은 언급된 기술들의 상호 작용으로 탄생한 제품이다.
